Материнская плата с чипсетом Intel H510 (90MB17C0-M0EAY0)
процессорный разъем LGA 1200, форм-фактор micro-ATX, PCIe 4.0, слот M.2 (32 Гбит/с), Intel 1G Ethernet, DisplayPort, HDMI, D-Sub, USB 3.2 Gen1 Type-A, SATA 6 Гбит/с, разъемы для адресуемой подсветки Aura
Ключевые особенности:
- Разъем LGA 1200: поддержка процессоров Intel Core 11-го и 10-го поколений
- Полноценное охлаждение: радиатор системы питания, радиатор M.2, чипсетный радиатор и утилита Fan Xpert 2+
- Скоростные интерфейсы: PCIe 4.0, M.2 (32 Гбит/с), Intel 1G Ethernet, USB 3.2 Gen1
- Полноцветная подсветка Aura: разъемы для адресуемой подсветки, синхронизация с подсветкой других совместимых устройств
Настройте по своему вкусу
Обширные контрольные средства являются основой материнских плат ASUS Prime. Материнская плата Prime H510 оснащена гибкими инструментами для настройки каждого аспекта вашей системы, обеспечивая возможность настройки производительности в соответствии с вашим стилем работы для максимизации продуктивности.
Энергоэффективность во всем
С блоком управления энергопотреблением (EPU) вы сэкономите энергию на всей системе. EPU автоматически оптимизирует энергопотребление и максимизирует экономию в режиме Away.
Гибкие контрольные средства охлаждения
Материнские платы серии Prime 500 предлагают полный контроль над системными вентиляторами с помощью включенного программного обеспечения Fan Xpert 2+. Режим Auto-Tuning интеллектуально настраивает все параметры одним щелчком.
Точное цифровое управление питанием
Модуль регулятора напряжения (VRM) Digi+ обеспечивает контроль напряжения в реальном времени, автоматически переключая частоту и настройки энергоэффективности. Он также позволяет настраивать параметры процессора для достижения максимальной стабильности и производительности.
*Технические характеристики и функции могут различаться в зависимости от модели, все изображения носят иллюстративный характер. Пожалуйста, ознакомьтесь с техническими характеристиками для получения полной информации.
Охлаждение в самом центре
Серия материнских плат Prime H510 создана с несколькими встроенными тепловыми изоляторами и разнообразием гибридных разъемов для вентиляторов, чтобы обеспечить надежное охлаждение вашей системы и стабильную работу даже при высоких нагрузках.

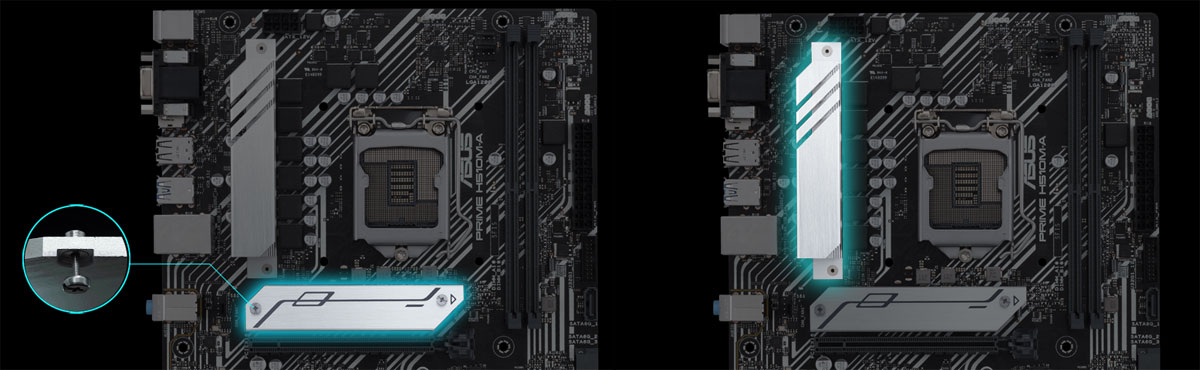

Радиатор для M.2
Твердотельный накопитель формата M.2 размещается под пассивным тепловым блоком, предотвращающим перегрев при продолжительных передачах данных. Тепловой блок крепится при помощи легко снимаемых закрепленных винтов.
Радиатор для VRM с термопленкой
Тепловой блок для VRM с установленной термопленкой обеспечивает более эффективный отвод тепла от MOSFET для улучшения производительности охлаждения.

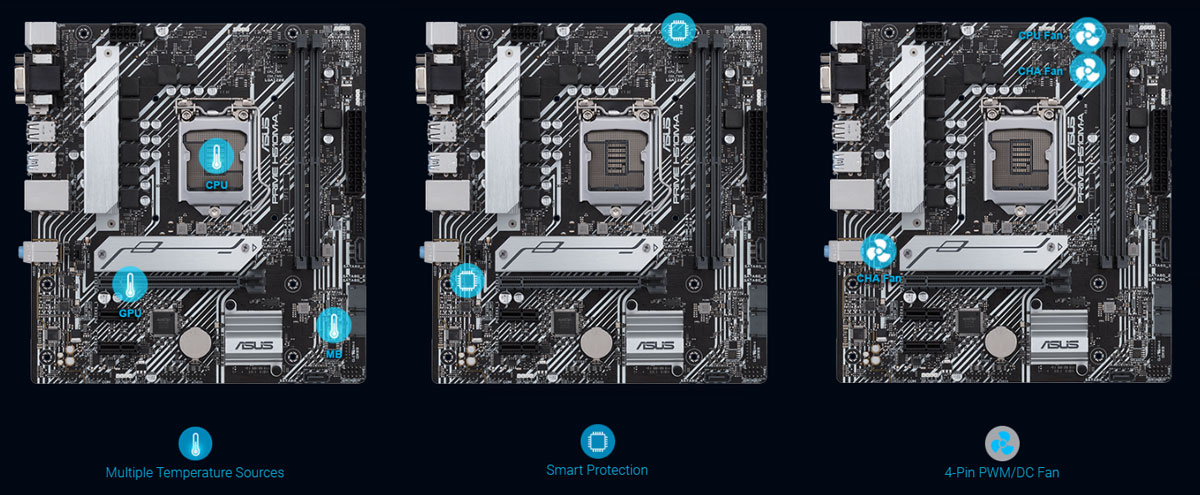

Множество датчиков температуры
Каждый разъем может динамически ссылаться на три тепловых датчика.
Fan Xpert 2+
позволяет отображать температуру поддерживаемых графических карт ASUS для оптимизации охлаждения при выполнении задач, требующих интенсивной работы с GPU и CPU.
Умная защита
Специализированная интегрированная схема защищает каждый разъем для вентилятора от перегрева и перегрузки тока.
Вентиляторы с разъемом 4-Pin PWM/DC
Каждый встроенный разъем для вентилятора поддерживает автоматическое распознавание вентиляторов PWM или DC.
Стройте на надежном фундаменте
Материнские платы ASUS H510 предоставляют все основы для повышения ежедневной производительности, гарантируя, что ваша система будет готова к действию с устойчивым питанием, интуитивным охлаждением и гибкими опциями передачи данных.
M.2 (до 32 Гбит/с)
Слот M.2 поддерживает пропускную способность PCI Express 3.0 x4, обеспечивая скорость передачи данных до 32 Гбит/с. Это идеальный выбор для установки операционной системы или приложений, обеспечивая максимальную производительность всего ПК или профессиональных приложений.
PCIe 4.0
Материнские платы ASUS H510 специально разработаны для процессоров Intel® Core™ 11-го поколения и обеспечивают поддержку подключения PCIe 4.0 для современных графических ускорителей. Широкая полоса пропускания и сверхбыстрые скорости передачи данных позволяют создавать высокопроизводительные системы, легко справляющиеся с высокими нагрузками.
USB 3.2 Gen 1 Type-A
Множество портов USB обеспечивает подключение периферийных устройств, включая разъемы USB Type-A на задней панели с поддержкой быстрого подключения USB 3.2 Gen 1 для совместимых корпусов.
Intel® 1 Gb Ethernet
Сетевой адаптер Intel® Ethernet Connection I219-V снижает нагрузку на процессор и обеспечивает исключительно высокую пропускную способность TCP и UDP для более быстрой и плавной передачи данных.
Мелкие детали вносят большое разнообразие
Серия Prime H510 добавляет тонкие детали, улучшающие каждый опыт, от эксклюзивных кодеков, обеспечивающих исключительное качество звука, до интуитивных контроллеров подсветки RGB, которые позволяют вам настраивать внешний вид системы и создавать уникальный, персонализированный облик.
Выдающееся звучание
Совмещенные встроенные функции обеспечивают поднятое аудио
Интеллектуальный дизайн и высококачественное оборудование создают звучание, не имеющее аналогов.
Экран звука
Разделяет аналоговые и цифровые сигнальные области, существенно снижая многостороннее воздействие.
Отдельный слой для левого и правого каналов
Обеспечивает минимальный перекрестный разговор между аудио-путями.
Премиальные японские конденсаторы
Высококачественные компоненты создают атмосферу звука с исключительной четкостью и отличной верностью.

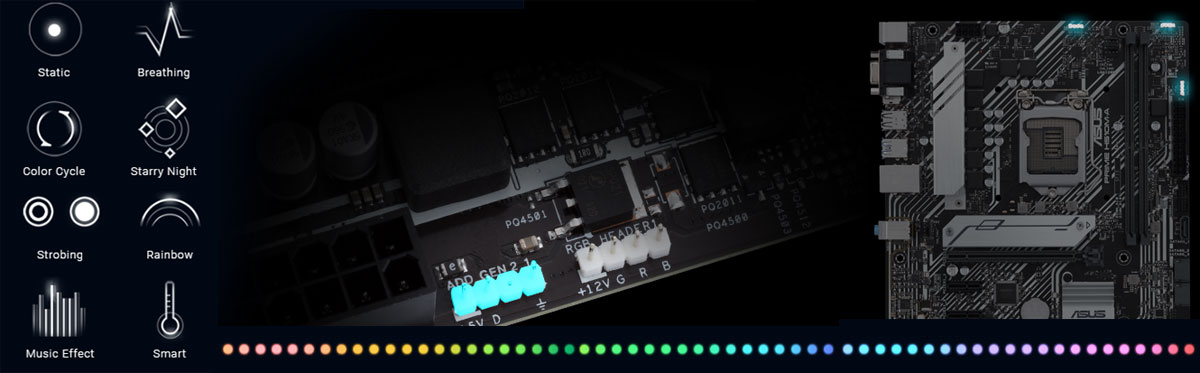

Aura Sync Превзойдите конкурентов
Тщательно настроенная система энтузиаста заслуживает соответствующего эстетического оформления. ASUS Aura предлагает полный контроль подсветки RGB с разнообразными функциональными предустановками для лент, подключенных к встроенным разъемам RGB — и все это может быть синхронизировано с постоянно растущим портфелем оборудования, совместимого с Aura.
Addressable Gen 2 RGB Header
Два разъема для адресной светодиодной подсветки (Gen 2) способны определять количество светодиодов на устройствах с адресной RGB-поддержкой второго поколения, что позволяет программному обеспечению автоматически настраивать эффекты подсветки для конкретных устройств. Новые разъемы также обеспечивают обратную совместимость с существующим оборудованием Aura RGB.
Armoury Crate
Armoury Crate - это новая утилита, разработанная для обеспечения централизованного контроля над поддерживаемыми продуктами. Из единого интуитивного интерфейса Armoury Crate позволяет легко настраивать подсветку RGB и эффекты для каждого совместимого устройства в вашем арсенале. Программное обеспечение также обеспечивает управление настройками для постоянно растущего числа продуктов ASUS, включая предпочтения клавиатуры и мыши. Armoury Crate также включает в себя специальную регистрацию продукта и новости, чтобы помочь вам оставаться на связи с сообществом ASUS.
Спецификация материнской платы Asus |
Модель
| PRIME H510M-A
|
Процессор
| Intel® Socket LGA1200 for 11th Gen Intel® Core™ Processors & 10th Gen Intel® Core™, Pentium® Gold and Celeron® Processors Supports Intel® 14 nm CPU Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0** * Refer to www.asus.com for CPU support list
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.
|
Чипсет
| Intel H510
|
Оперативная память
| DDR4 3200(OC)/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP) * 10th Gen Intel® Core™ i7/i9 processors support 2933/2800/2666/2400/2133 natively, others will run at the maximum transfer rate of DDR4 2666MHz.
* 11th Gen Intel® processors support 2933/2800/2666/2400/2133 natively.
* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists), and memory frequency support depends on the CPU types.
|
Графика
| 1 x HDMI 2.0 * Graphics specifications may vary between CPU types. ** Intel® 11th & 10th Gen processors support DisplayPort 1.4 with max. resolution of 4096 x 2304 @60Hz. Please refer to www.intel.com for any update.
*** Only Intel® 11th Gen processors support HDMI™ 2.0 with max. resolution of 4K@60Hz, others will only support HDMI™ 1.4 with max. resolution of 4K@30Hz. Please refer to www.intel.com for any updates.
|
Слоты расширения
| Intel® 11th & 10th Gen Processors
1 x PCIe 4.0/3.0 x16 slot
- Intel® 11th Gen processors support PCIe 4.0 x16
- Intel® 10th Gen processors support PCIe 3.0 x16
Intel® H510 Chipset
2 x PCIe 3.0 x1 slots |
Хранилище данных | Supports 1 x M.2 slot and 4 x SATA 6Gb/s ports
Intel® H510 Chipset
M.2 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 & SATA modes)
4 x SATA 6Gb/s ports
* The M.2 slot shares bandwidth with the SATA6G_2 port. When a device in SATA mode is installed on the M.2 slot, the SATA6G_2 port cannot be used. |
Локальная сеть
| 1 x Intel® 1Gb Ethernet
|
Аудио
| Realtek ALC897/887 7.1 Surround Sound High Definition Audio CODEC*
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Supports up to 24-Bit/192 kHz playback"
Audio Features
- Audio Shielding
- Premium audio capacitors
- Dedicated audio PCB layers
* A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output.
|
Порты USB
| Rear USB:Total 6 ports
2 x USB 3.2 Gen 1 ports (2 x Type-A)
4 x USB 2.0 ports (4 x Type-A)
Front USB:Total 6 ports 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports |
Эксклюзивные особенности
| ASUS 5X PROTECTION III
- DIGI+ VRM
- LANGuard
- Overvoltage Protection
- SafeSlot Core
- Stainless-Steel Back I/O
ASUS Q-Design
- Q-DIMM
- Q-Slot
ASUS Thermal Solution
- M.2 heatsink
- VRM heatsink design
AURA Sync
- AURA RGB headers
- Addressable Gen 2 RGB headers |
Функциональные возможности программного обеспечения | ASUS Exclusive Software
Armoury Crate
- AURA Creator
- AURA Sync
AI Suite 3
- Performance and Power Saving Utility
TurboV EVO
EPU
DIGI+ VRM
Fan Xpert 2+
- EZ update
ASUS CPU-Z
AI Charger
DAEMON Tools
Norton Anti-virus software (Free Trial version)
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode |
Разъемы на задней панели
| 2 x USB 3.2 Gen 1 ports (2 x Type-A)
4 x USB 2.0 ports (4 x Type-A)
1 x DisplayPort
1 x D-Sub port
1 x HDMI™ port
1 x Intel® I219-V 1Gb Ethernet port
3 x Audio jacks
1 x PS/2 Keyboard (purple) port
1 x PS/2 Mouse (green) port
|
Разъeмы на плате
| Fan and Cooling related
1 x 4-pin CPU Fan header
2 x 4-pin Chassis Fan headers
Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector
Storage related
1 x M.2 slot (Key M)
4 x SATA 6Gb/s ports
USB
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports
Miscellaneous
2 x AURA Addressable Gen 2 headers
2 x AURA RGB headers
1 x Clear CMOS header
1 x COM Port header
1 x Front Panel Audio header (AAFP)
1 x S/PDIF Out header
1 x Speaker header
1 x SPI TPM header (14-1pin)
1 x 10-1 pin System Panel header
|

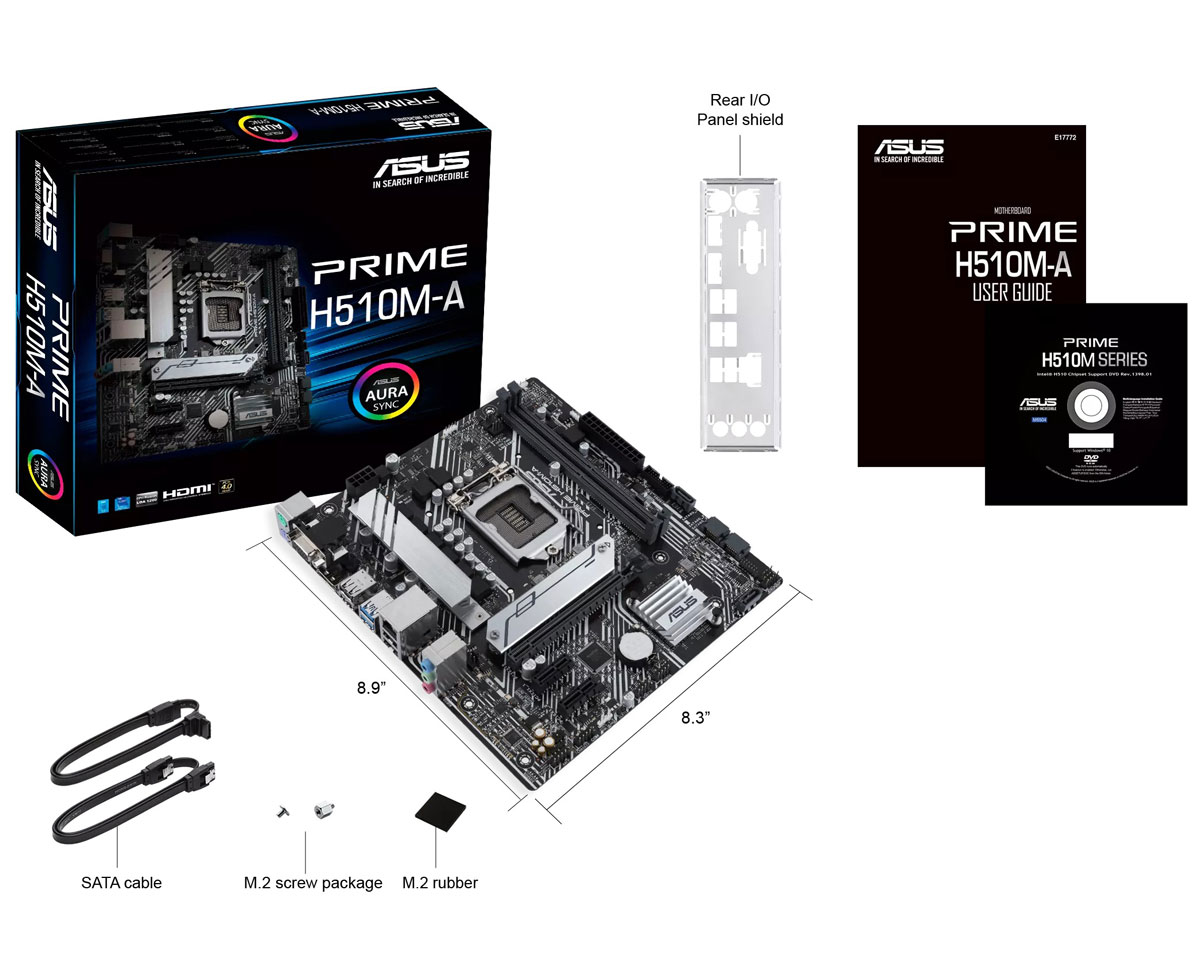

Аксессуары
| Cables
2 x SATA 6Gb/s cables
Miscellaneous
1 x I/O Shield
1 x M.2 Rubber Package
1 x M.2 SSD screw package
Installation Media
1 x Support DVD
Documentation
1 x User manual
|
BIOS
| 128 Mb Flash ROM, UEFI AMI BIOS
|
Управляемые функции
| WOL by PME, PXE
|
Форм-фактор
| microATX 22,6 x 21,1 см
|
